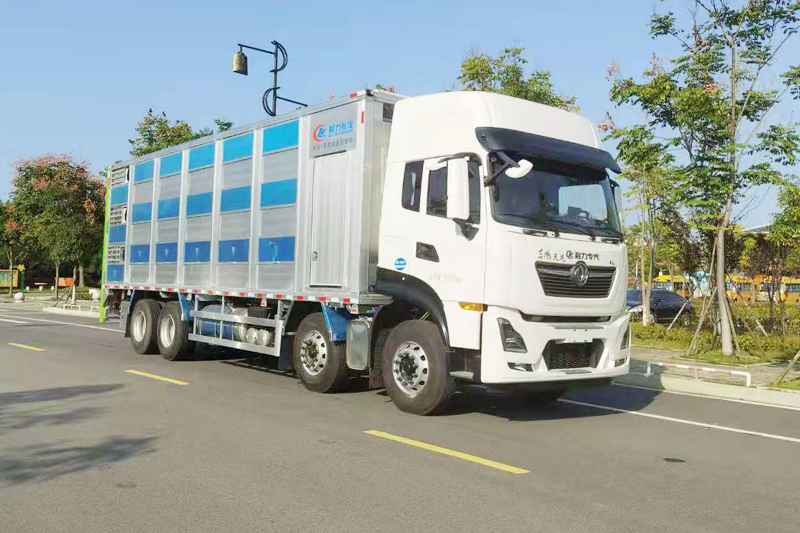

东风天龙9.6米畜禽运输车（运猪车）

（2）每层4个栏位共9个栏位，每层高840mm，装载面积为64平方

（3）每层中部栏板可翻起，方便工作人员进出，装卸，清洗

（4）箱体顶部安装保温隔热板，有效避免高温传导，控制箱体温度

封板系统（标配）

（1）车厢两边设有封板系统，独立开关

（2）一般在空车和空气极端恶劣情况下关闭

风扇系统（标配）

（1）安装在车厢两侧

（2）每栏两个风扇，安装在箱体两侧，保证车厢内部空气流畅

饮水系统（标配）

（1）每个栏位配两个饮水嘴

（2）水箱容积200-500L

喷淋系统（标配）

（1）每个栏位设置两个喷头，降温效果好

（2）喷淋系统人工控制，在箱内温度过高时进行喷淋降温

加热系统（标配）

（1）加热器有温控感应，温度过高时加热器停止工作

空调系统（选装）

（1）加装冷暖空调，让车厢内温度达到合适的运输温度

空气过滤系统（选装）

（1）加装空气过滤，让车厢内部空气清新

监控系统（标配）

（1）每层有视频监控和温度传感器报警装置

（2）通过视频监控，在驾驶室内可实时观察车厢内每层猪的情况

（3）通过温度报警装置，可在驾驶室内操作对车厢温度进行调整

液压升降系统（选装）

尾板升降，装猪提升到指定层，提高装载效率

照明系统（标配）

车厢内每层有射灯，方便夜间作业

发动机型号/厂家

dCi420-51/东风商用车有限公司

驾驶室类型

排半，准载3人

额定功率(KW)

309

轮胎规格

12.00R22.5 18PR

发动机排量（mL）

11120

轴距（mm）

2050+4400+1350

底盘配置

动转 空调 铝600L油箱  巡航  自动调整臂 空调  电动门窗  气囊座椅 遥控钥匙 电动加热后视镜

东风阳光智联中后视镜

【整车技术参数】

产品商标

程力威牌

公告批次

341

产品名称

程力威牌CLW5310CCQD5型畜禽运输车

总质量(kg)

31000

罐体容积(m3)

额定质量(kg)

15715,15650,15370,15305

外形尺寸(mm)

12000 * 2550 * 3980 (mm)

整备质量(kg)

15155,15500

货厢尺寸(mm)

7900,8080,9150,9350 * 2340,2400 * 2540 (mm)

额定载客(人)

准拖挂车总质量(kg)

18000

驾驶室准乘人数(人)

2,3

鞍座最大载质量(kg)

接近角/离去角(°)

22/11,22/10

前悬/后悬(mm)

1480/2720,1500/2700,1480/2670,1500/2650,1480/2575,1500/2555

轴荷(kg)

6500/6500/18000(二轴组)

最高车速(km/h)

90

备注：

该车专用装置为箱体,主要用于畜禽运输,其中货箱前部内长(mm):1200,用于安装制冷机或水箱,后箱内长(mm):7900,8080;不带前箱时箱体内长(mm):9150,9350,箱体材料采用铝合金6061-T5材质,箱体侧立柱截面尺寸仅选用200x45mm;随底盘选装驾驶室,选装二层三层四层仓栅带隔仓和不带隔仓结构,选装前部带空调结构,选装箱体后门双开门结构,选装不同样式的液压尾板,液压尾板收起状态的水平长度为280mm;整车外形长/前悬/轴距/后悬对应关系(mm):12000/1480(1500)/1850+4600+1350/2720(2700),12000/1480(1500)/1850+4600+1400/2670(2650),12000/1480(1500)/2050+4400+1350/2720(2700),12000/1480(1500)/2050+4400+1400/2670(2650),12000/1480(1500)/1995+4600+1350/2575(2555);侧防护材质:铝合金型材6061-T5,连接方式螺栓连接;后防护装置材料为Q235,焊接连接,断面尺寸为:120×50(mm),离地高度为:490(mm);ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司;安装带有卫星定位功能的行驶记录仪;仅选用钢板弹簧,采用的发动机与油耗值(L/100Km)对应关系为:ISL9.5-315E51A/37.5,ISL9.5-340E51A/37.5,ISL9.5-360E51A/37.5,ISL9.5-400E51A/37.5,dCi350-51/37.5,dCi385-51/37.5,dCi420-51/37.5,dCi450-51/37.5,dCi465-51/37.5,DDi75S315-50/37.5,DDi75S350-50/37.5;尾板质量为345kg;选装ETC车载装置,随底盘选装附件安装位置.

【底盘技术参数】

底盘型号

DFH1310A1

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

轴数

4

轮胎数

12

轴距(mm)

1850+4600+1350,1850+4600+1400,2050+4400+1350,2050+4400+1400,1850+4100+1350,1995+4600+1350

轮胎规格

11.00-20 16PR,11.00-20 18PR,11.00R20 16PR,11.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR,12R22.5 16PR,12R22.5 18PR

钢板弹簧片数

9/9/10,8/8/10,3/3/4,9/9/-,3/3/-,3/3/10,2/2/10,2/2/4,2/2/3,10/10/13,3/3/3,8/8/13

前轮距(mm)

2040/2040,2010/2010

燃料种类

柴油

后轮距(mm)

1860/1860,1880/1880

排放依据标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

发动机排量

发动机功率

ISL9.5-315E51A

东风康明斯发动机有限公司

9460

232

ISL9.5-340E51A

东风康明斯发动机有限公司

9460

251

ISL9.5-360E51A

东风康明斯发动机有限公司

9460

268

dCi350-51

东风商用车有限公司

11120

257

dCi385-51

东风商用车有限公司

11120

283

dCi420-51

东风商用车有限公司

11120

309

DDi75S315-50

东风商用车有限公司

7530

232

DDi75S350-50

东风商用车有限公司

7530

257

ISL9.5-400E51A

东风康明斯发动机有限公司

9460

295

dCi450-51

东风商用车有限公司

11120

323

dCi465-51

东风商用车有限公司

11120

343

整车详细介绍

底盘说明

底盘配置：东风天龙前四后八底盘8×4驱动，D310平头驾驶室，东风康明斯ISL9.5-315E51,轴距：1850+4600+1350mm；全铝580L油箱，陕齿12档12JSD160TA变速箱，5T双前桥10T单级减速双后桥(东风435)，车驾300×90×（8+5）mm，钢板弹簧片数9/9/10,11.00R20子午胎ABS，手动玻璃天窗，电动玻璃升降器，带空调，有巡航系统，行驶记录仪、下防护  。底盘自重10.6T
东风天龙前四后八底盘8×4驱动，D310平头平顶双卧驾驶室，东风康明斯ISL9.5-315E51,,轴距：2050+4400+1400mm；全铝580L油箱，陕齿12档12JSD160TA变速箱，5T双前桥10T大梁，车驾280×90×（8+4）mm，钢板弹簧片数3/3/-,11.00R20子午胎ABS，气囊减震司机座椅装空调，有巡航系统，GPS卫星定位功能的行驶记录仪车载终端。底盘自重10.6T
东风天龙前四后八底盘8×4驱动，D310平头驾驶室，东风DDi350,轴距：1850+4600+1350mm；全铝580L油箱，陕齿12档12JSD160TA变速箱，5T双前桥10T单级减速双后桥(东风435)，车驾300×90×（8+5）mm，钢板弹簧片数9/9/10,11.00R20子午胎ABS，手动玻璃天窗，电动玻璃升降器，带空调，有巡航系统，行驶记录仪、下防护。
东风天龙前四后八底盘ISL9.5-340E51A发动机；新天龙（平顶驾驶室）；轴距：2050+4400+1400mm；前后桥：5/10T；9JS135TB变速箱；离合器：φ430；车架断面：300×90×[8+5]mm；11.00R20/295/80R22.5轮胎；板簧片数：9/9/10；铝350油箱；超速档；有空调、ABS、行驶记录仪、下防护
东风天龙前四后八底盘8×4驱动，D310平头平顶双卧驾驶室，东风雷诺 dCi350-51,轴距：2050+4400+1400mm；全铝580L油箱，陕齿12档12JSD160TA变速箱，5T双前桥10T大梁，车驾280×90×（8+4）mm，钢板弹簧片数3/3/-,11.00R20子午胎ABS，气囊减震司机座椅装空调，有巡航系统，GPS卫星定位功能的行驶记录仪车载终端。底盘自重10.6T
