国六庆铃18米高空作业车(黄牌,折叠臂)

发布时间:2022-02-21 11:10:17人气:58

【国六程力新】庆铃双排18米参数.doc

国六庆铃18米高空作业车技术规格书

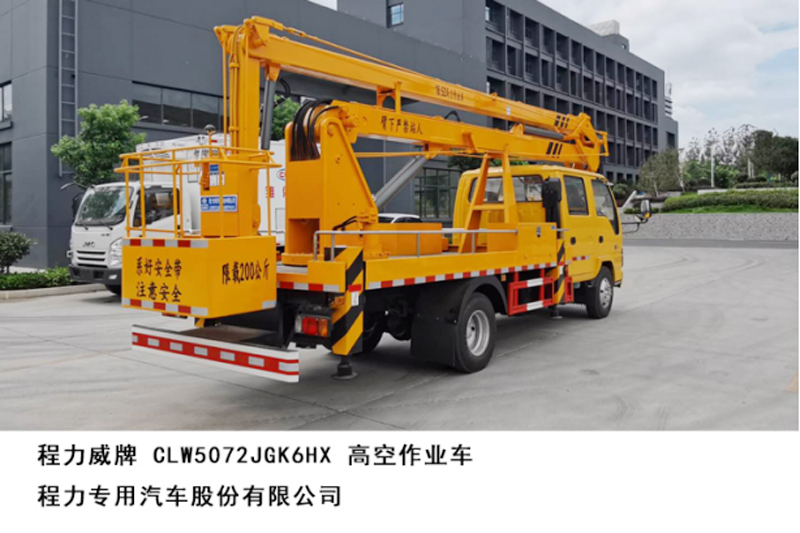

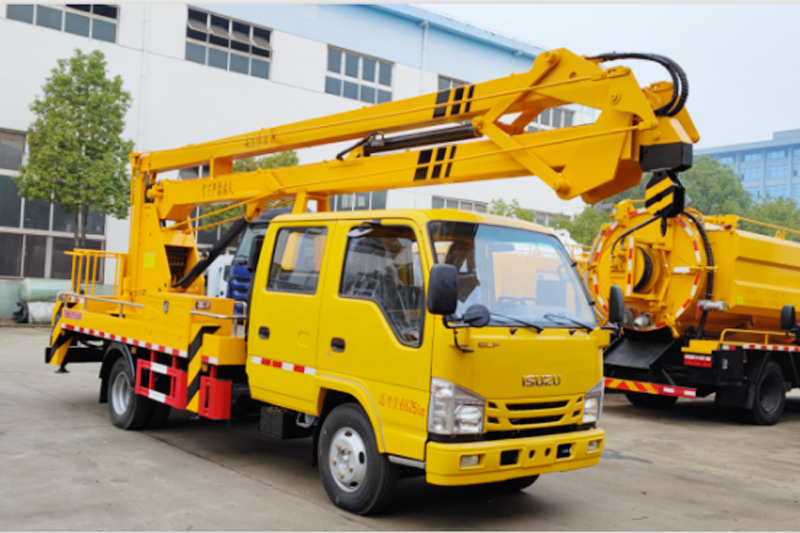

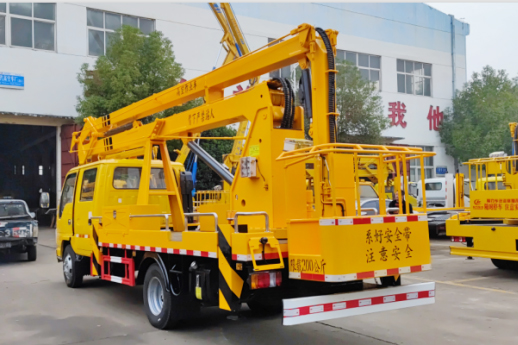

1、车辆图片(100p驾驶室)














2、车辆简介

该作业车按伸展结构型式为折叠臂式高空作业车,通过工作臂的折叠、变幅、回转将人员、工具和材料安全送到制定位置进行高空作业。

作业车辆依照最新国家标准《GB/T 9465-2018 高空作业车》制造、检验、运输和贮存。同样遵循该标准中引用的其他标准(最新版本)。

高空作业车为特种作业车辆,操作者必须经过培训取得资质,持证方可作业,严禁违规操作。



3、工作条件

——地面应坚实平整,支撑力应符合制造商要求,作业过程中地面不应下陷;

——环境温度为-25℃~+40℃;

——风速≤12.5m/s(风力等级6级);

——海拔高度≤1000m;

——非绝缘性作业车环境相对湿度≤90%(环境温度为+25℃);

——绝缘性作业车环境相对湿度≤80%(环境温度为+25℃);

注:如超出此要求客户需对制造商提出,制造商特殊定制制造。



4、技术参数

CLW5072JGK6HX

驾驶室

双排座,不可翻转

底盘型号

QL1070BUKWY

发动机

型号

功率(KW/马力)

4KH1CN6LB

88/120

外形尺寸:

×宽×高(mm

8600×2000×3200

总质量(kg

6625

整备质量(kg

6300

距(mm

3815

前悬/后悬(mm

1015/2470,1015/2450

最大作业高度(m)

18.5m

最大作业高度时的作业幅度(m)

2.3m

最大作业幅度(m)

8.2m

最大作业幅度时的作业高度(m)

10.1m

支腿布置

H型

支腿纵向跨距(mm

3650mm

支腿横向跨距(mm)

3550mm

最大起吊高度(钩心)(m)

8.4m

最大起吊重量(kg)

1000kg

工作栏尺寸:长×宽×高(mm)

1200mm×610mm×1100mm


5、主要配件清单(电控)

配件名称

规格型号

制造商

1

大臂油缸

GKDB-125/90-1750×1050

1

程力

2

二臂油缸

GKEB-100/70-1605×1150

1

程力

3

小臂油缸

GKXB-80/45-703×324

1

程力

4

支腿油缸

GKZT-80/60-500

4

程力

5

横向油缸

GKHX-63/35-1330×1040

4

程力

6

耐震压力表

0-40MPa

1

红旗

7

齿轮泵

532

1

皖液

8

减速机

HMR-500

1

韦德

9

调压溢流阀

YS-L10H

1

中梅

10

多路阀

DL-8G

1

中梅

11

多路阀

电磁电控五联阀(ZMFB-12V)

1

瑞阳

12

双向平衡阀

25160BF

3

中梅

13

液压马达

BM5-100

1

百斯特

14

四线中心回转体

ZHJ-10L-03-4TD

1

中梅

15

液压油箱

80L

1

童力

16

回油过滤器

EF089

1

童力

17

高压进油过滤器

QU-H40x20P

1

瑞阳

18

旁通节流阀

GKZ-14

2

中梅

以上所列参数供用户选购参考,本公司保留改进产品的权利。



6、主要特点:

6.1  臂架和支腿均采用低合金高强度型材,无焊缝,外形美观,抗变形能力强。

6.2  工作斗采用外置机械自平衡设计,使工作斗工作时始终处于平衡状态。

6.3  工作斗内装有夜间作业灯,让夜间作业更安全。

6.4  四液压支腿,采用H型结构,受力面更大、稳定性更高。每个液压支腿单

独可调,可根据作业地面环境,即使地面凹凸不平,也能通过调整支腿致整车到平稳状态。

6.5  车辆后支腿带有警示示廓灯,提高车辆作业时警示安全性。

6.6  作业臂为三节折叠式,上下两套操作系统,拥有工作斗和转台双工作位。

在工作斗上和转台上均可完成各种作业动作。上车与下车互锁,操作安全、可靠。上车操作通过节流阀实现无极调速,节流阀配有防水罩,防止生锈卡阀。

6.7  转台可360°回转,使用立式/卧式减速机,扭矩比涡轮蜗杆更大更安全。

6.8  转台和工作斗设有远程启动和熄火开关,控制主机启停。当作业车辆在作

业点长时间驻停工作,此时可以打开熄火开关,减少油耗,节能减排,更环保,经济。

6.9  液压系统均配有液压锁止系统,其作用是油缸到达所需位置后,将油缸锁

住不动,以防造成事故。

6.10 使用手动、电动一体的两用电磁电控多路阀,保证即使发生电路失效,仍

可使用手动操作,保证在高空作业的人员安全。

6.11 钢制工具箱和花纹防滑走台板,不锈钢围栏,布局美观,操作平稳,维护

方便。
