国六东风D9 9方路面清洗车

发布时间：2021-03-17 19:32:56人气：82

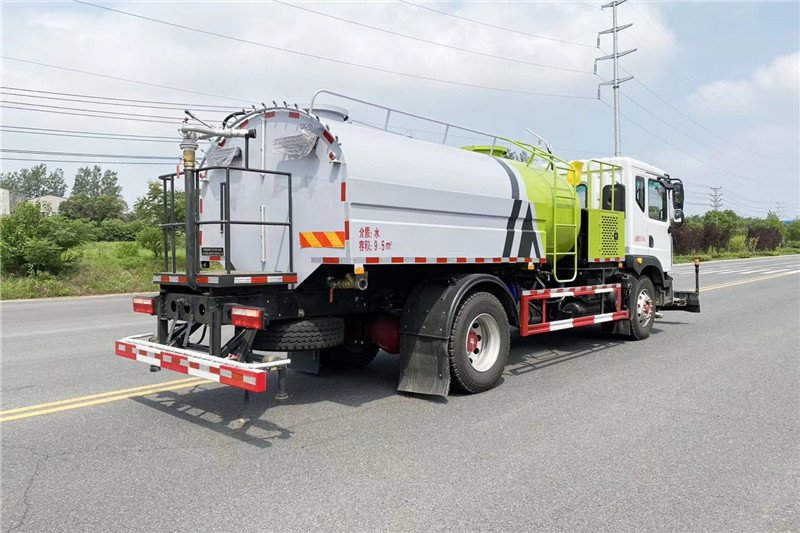

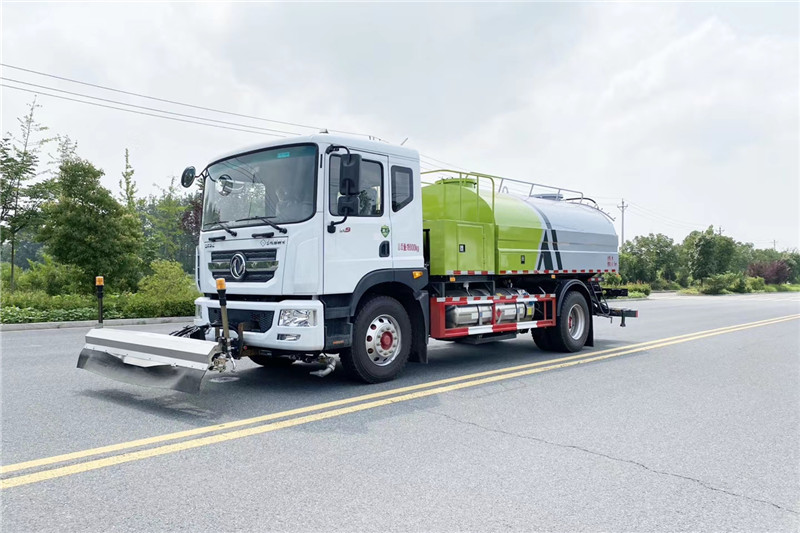

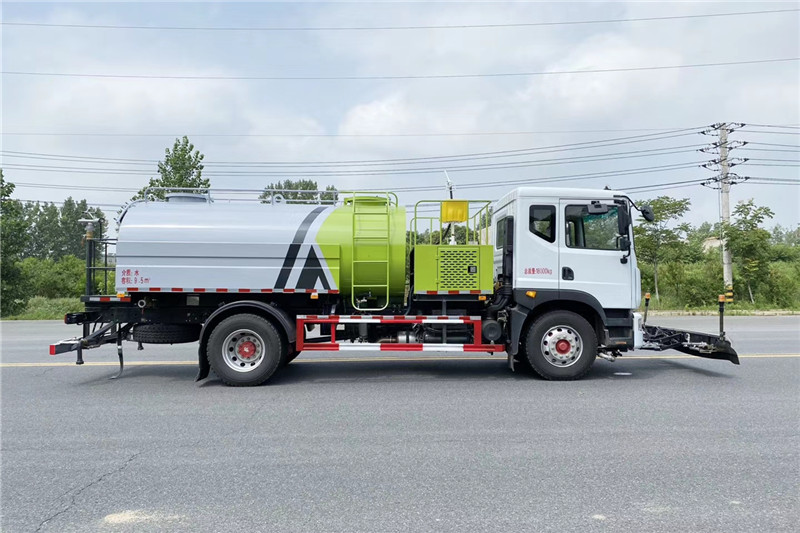

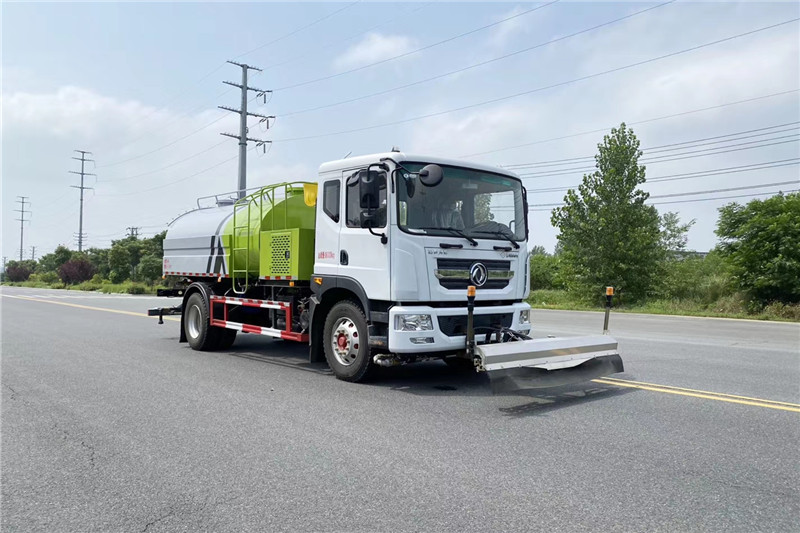

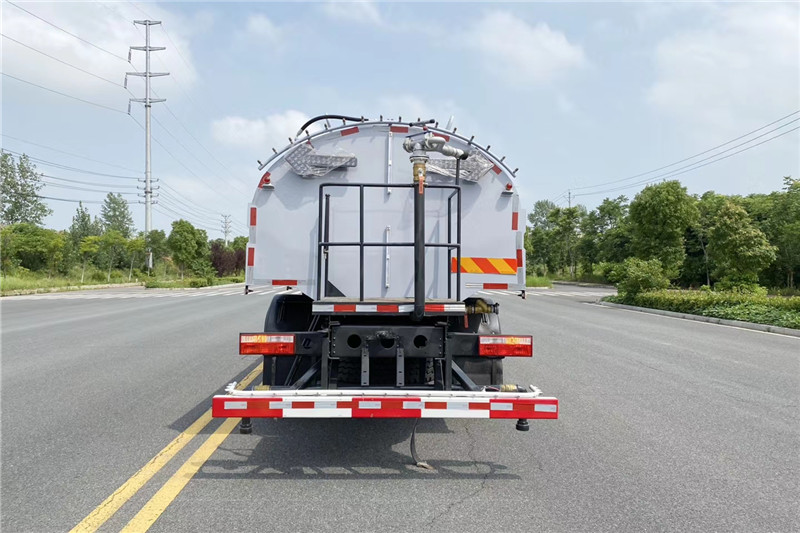

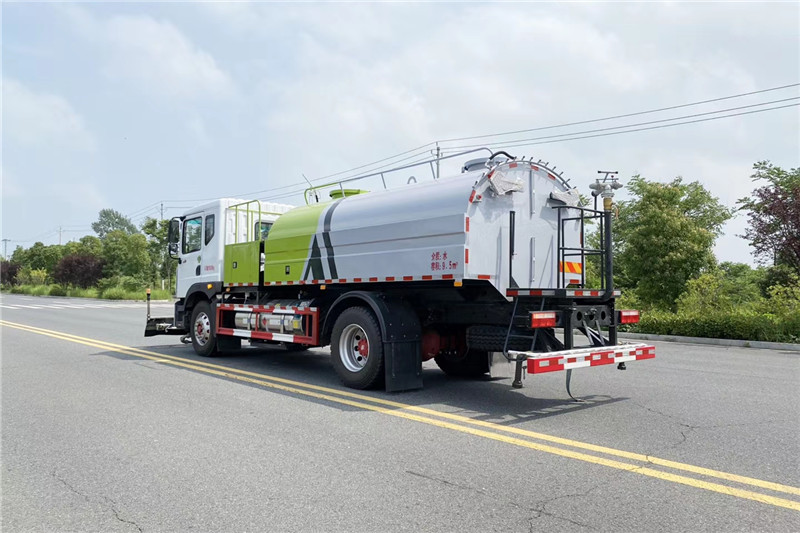

国六东风D9 9方路面清洗车{i}

一、底盘配置：多利卡D9（轴距4500）

东风D9排半驾驶室，康明斯B6.2NS6B210（210马力），东风6挡变速箱，4.5T前桥，10T（德纳）后桥，250双层大梁，295真空胎，空调，中控锁，电动门窗，断气刹，排气制动。

东风D9排半驾驶室，玉柴YCS04200-68（200马力），法士特6挡变速箱，3.9T前桥，8T（德纳）后桥，250双层大梁,10.00R20钢丝胎，空调，中控锁，电动门窗，断气刹，排气制动。

东风D9高压清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压（气路）、电器三部分合为一体的专用冲洗作业车。本车具有独立的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式进行清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷枪还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。

高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水枪射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。

本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品，性能优良、工作可靠。

标准参数

汽车底盘	底盘型号			EQ1185LJ9CDE
	发动机型号/功率			YCS04200-68 B6.2NS6B210			147kW 154kW
	燃油种类			柴油
副发动机及传动系统	副发动机			型号	江铃JE493G3
				额定功率	57kw/3600/r/min
	工作转速	1500～1700 r/min
	电磁离合器	DLK1-40
	联轴器	TGLA9
高压水路系统	高压水泵		型式			柱塞式
			品牌			德国品孚
			型号			PT40
			压力			10 MPa
			转速			800（900）r/min
	水阀		型式			气控高压球阀
			压力			10MPa
	喷水架喷嘴		型式			高压洗涤型
	角喷嘴		型式			高压洗涤型
	喷雾喷嘴		型式			细微雾化型
	水滤		型式			滤网式
低压水路系统	低压水泵		型式			双级叶轮离心式
			品牌			杭州威龙
			型号			80QZB(F)-60/90；50/110（选用）
			扬程			90m；110m
			转速			1480r/min
	水阀	气控球阀
液压系统	型式	开式、电液控制
	主要元件	齿轮泵、液压缸、电磁阀
	系统最高压力	16MPa
	液压油箱容量	65L

技术参数

	项目		单位	参数	备注
作业性能	喷水架清洗宽度		m	2.5-3.5	喷水杆缩伸
	喷水架偏角		(°)	左右各30
	工作速度	低压洒水	Km/h	Ⅰ档7:Ⅱ档14	主发转速1500r/min
	工作速度	高压清洗	Km/h	3-15	副发转速1700r/min
	高压清洗能力		m2/h	25000	车速8km/h
	最高清洗水压力		MPa	10
	清洗水流量		L/min	134
	喷雾水流量		L/min	134
	低压洒水流量		L/min	600~800
	低压冲洗宽度		m	≥24
	洒水宽度		m	≥16
	水枪射程		m	38
	水罐容积		L	9300	最大容积可达11方
行使性能	最高车速（满载）		km/h	90
	最大爬坡角		(°)	12
	制动距离		m	≤10
	最小转弯直径		m	＜16
质量参数	整车整备质量		kg	8940	基本型
质量参数	最大总质量		kg	18000
结构尺寸	外形尺寸(长×宽×高)		mm	9850×2500×3090	运输状况(基本型)
	轴距		mm	5000,4700,4500
	接近角		(°)	17	喷水架提升
	离去角		(°)	13
