国六江铃顺达13米高空作业车(蓝牌，折叠臂)

【蓝牌】江铃2800轴13米参数.doc

江铃顺达蓝牌双排座13米高空作业车简介

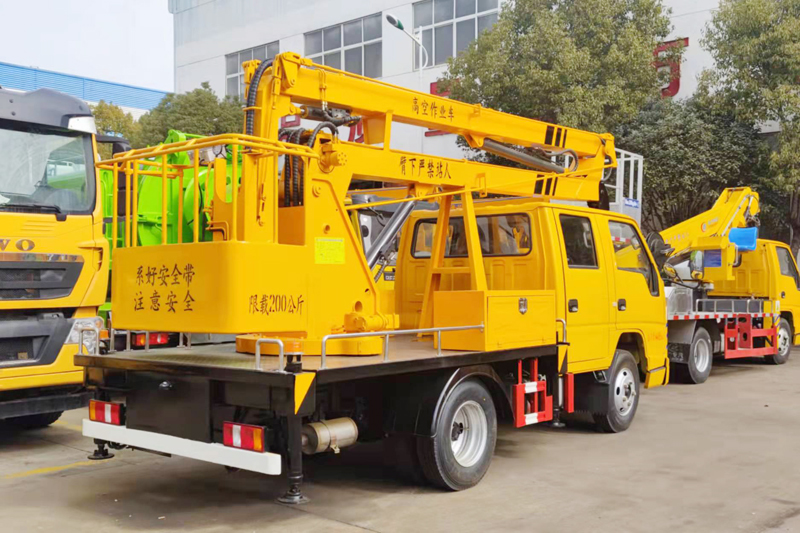

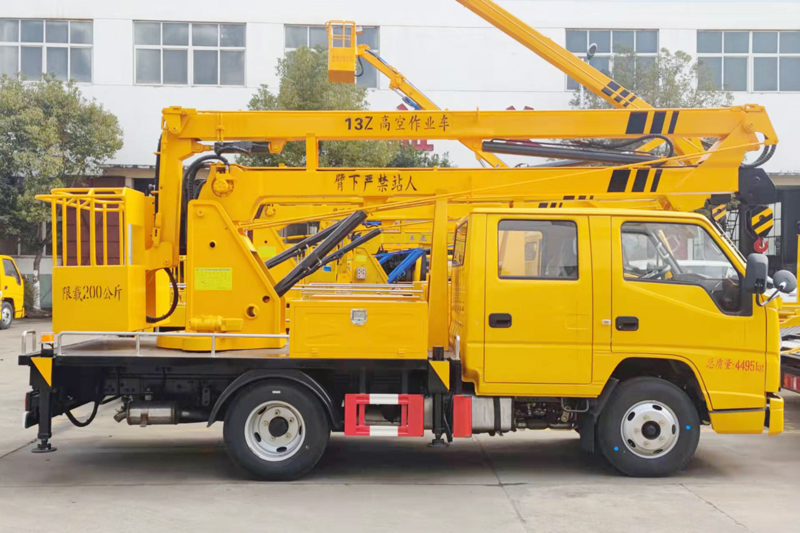

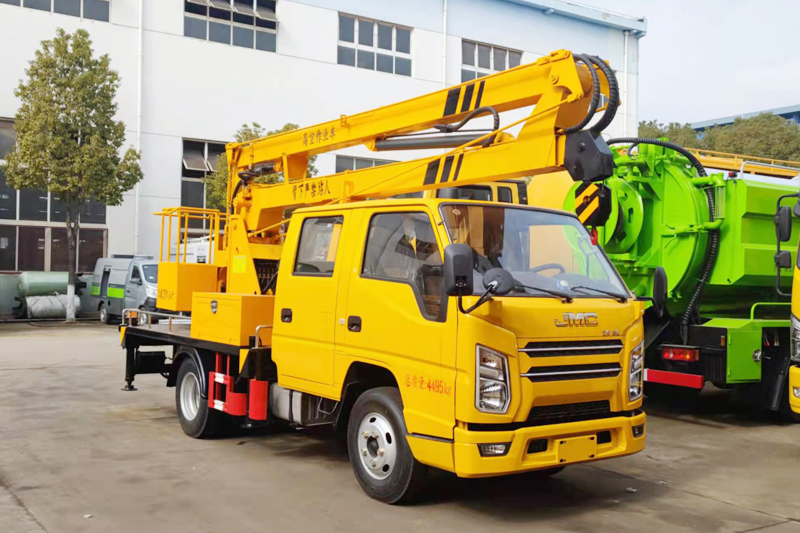

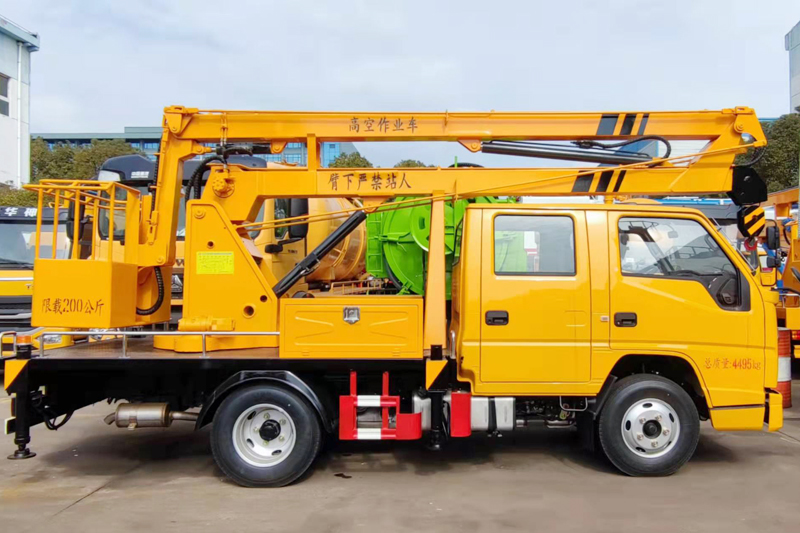

一、 车型外观

二、整车基本参数：

三、高空作业车介绍及性能特点：

1.功能介绍：

江铃顺达13米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，电液阀控制，可360度回转，四液压支腿，工作斗内可控制发动机启停，大臂带卷扬吊钩系统，安全吊重≤900kg，载人工作斗承重200公斤，钢制工具箱和花纹防滑走台板，不锈钢围栏。

底盘液压支腿平衡系统标配双向液压锁、工作臂油缸标配双向平衡阀，工作臂平衡结构为外置平衡拉杆。

程力高空作业车液压油缸、液压油管、液压锁、平衡阀、齿轮油泵、取力器、多路阀等主要部件均采用国内知名品牌，车辆液压系统换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。

  2.底盘配置：

江铃国六发动机，功率 85KW115 ，马力/双排驾驶室，2800 轴距，7.00 钢丝胎，油刹，五档箱，带空调、方向助力，原厂 ABS。

3.产品特点：

1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；

2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；

3、转台双向 360°回转，采用了先进的涡轮蜗杆式减速机构（具有自润滑和自锁功能）:

4、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；

5、下车操作采用手电一体阀，可实现电控和手动液压双模式操控：

6、下车与上车互锁，操作安全、可靠；

7、上、下车操作通过节流阀实现无极调速；

8、吊篮采用外置拉杆机械式调平，更加稳定和可靠；

9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；

四、随车附件明细：

1、载货汽车说明书一册。  2、汽车底盘合格证一份。  3、高空作业车说明书一本。  4、载货汽车保修。  5、载重汽车随车工具。

五、车辆配件表
